品管七大手法:原來這麼容易 繪製柏拉圖教學 (EXCEL 2016) _ 更新


柏拉圖分析:利用重要的少數項目控制不重要的多數項目 (20/80 法則) ,

常應用於品質管理 分析找出最重要的原因並確認改善對策

下面介紹如何去繪製柏拉圖分析 (圖1)

如何去解釋柏拉圖分析圖 (參考文獻)

圖1


--------------------------------------柏拉圖繪製方式-----------------------------------------

1. 如圖1 KEY 上數值,百分比的計算 數量累計的值 / 總累計的值 (圖2) (D5/$D$8 = 100/157)
     120/157、146/157、157/157
    找出重要原因, 並先選用長條圖製作 (圖3)
圖2


圖3

2. 將長條圖的間距調為0%  長條顏色調整 (要不同顏色 方便辨識) (圖4)

圖4
3.新增百分比資料並改為折線圖 (圖5)
圖5

4. 折線圖修改為副座標軸、Y軸格式修改數值(圖6)
圖6

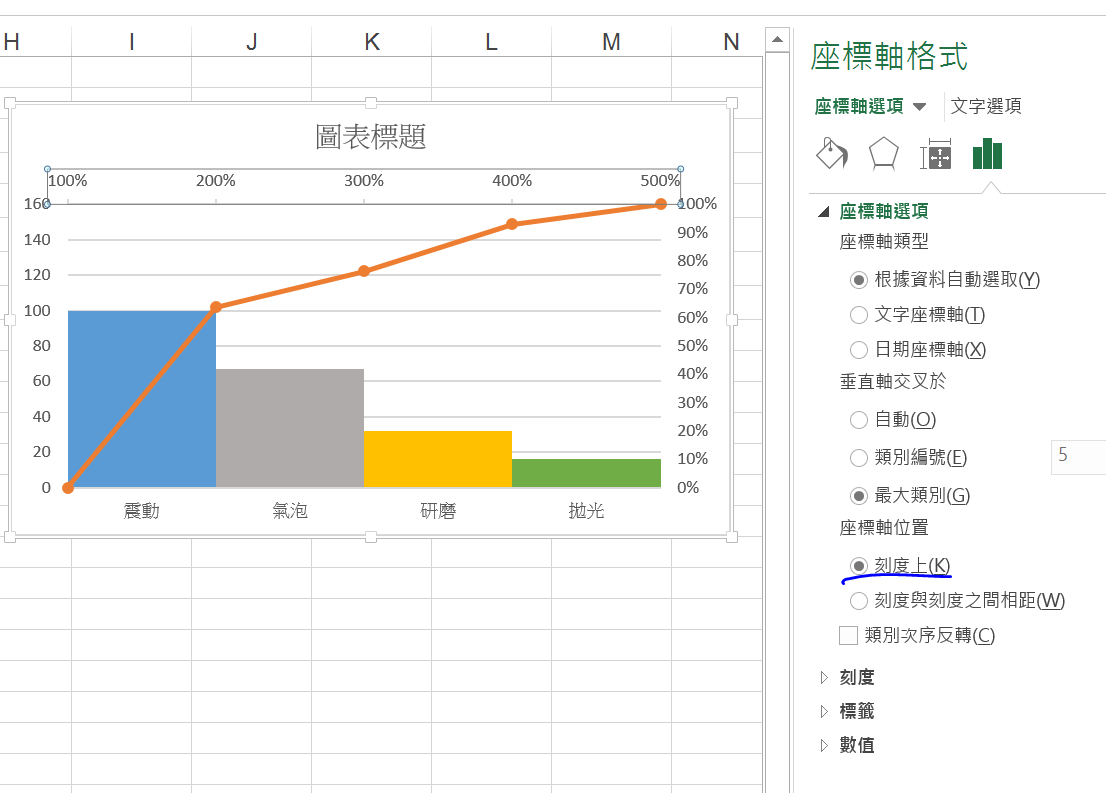

5. 新增水平副座標軸(圖7),將水平副座標軸改為刻度上(圖8)

圖7

圖8

6. 修改圖表 將水平副座標軸刻度與標籤設為無(圖9)

圖9

7.折線新增資料標籤 (圖10),完成柏拉圖

圖10
